Produktdetails:
Zahlung und Versand AGB:
|
| Dichtungsmaterial: | NBR/HNBR/EPDM/Viton A/Viton G/FPM | Plattenmaterial: | AISI 304/AISI 316/Titanium/TiPa/Nickel/SMO254/Alloy 904L |
|---|---|---|---|
| Platten-Mitte-Größe: | 494*126mm | Platten-Form-Größe: | 598*230mm |
| Runzeln Sie Stärke: | 2.34mm | Übergangsbereich: | 0.1㎡ |
| Plattenpressestärke: | 0.5-0.7mm | Maximale Temperatur: | ℃ 220 |
| Maximaler Druck: | 25bar | Felddurchmesser: | DN25-500 |
| Markieren: | Scheibendichtung des Wärmetauscher-FP10,Platte des Wärmetauscher-0.1m2,2.34mm Wärmetauscher-Platte |
||
Breite Anwendungen gasen Abkühlen und Kondensationsplattenwärmetauscher Reihen FP10 Funke FP/FPS
Wärmetauscher-Einleitung der Platten-FP10
Das PHE besteht aus einem Satz mit verbunden herauf prägeartige Platten mit Durchgangsöffnungen. Jede zweite Platte wird durch 180° geschwankt und schafft einen Florida-ow Abstand in jedem Fall. Alle Platten werden mit Dichtungen versehen, die vollständig die verschiedenen Florida-ow Abstände von der Außenseite versiegeln und die zweiten Medien trennen, die in Wärmeaustausch mit einbezogen werden.
Der Plattensatz wird in ein Gestell angebracht und wird zwischen die FI xed Platte und Druckplatte mittels der Klemmbolzen gedrückt.
Warme und kalte Medien werden normalerweise durch das PHE in oder Multidurchgangs-counterfl ows in einem Durchlauf geführt, um einer maximalen Wärmeübertragung zu garantieren.
Verbindungen sind auf der FI xed Platte, im Falle des Multidurchgangsflorida-ow, das sie auf der Druckplatte auch sein können.

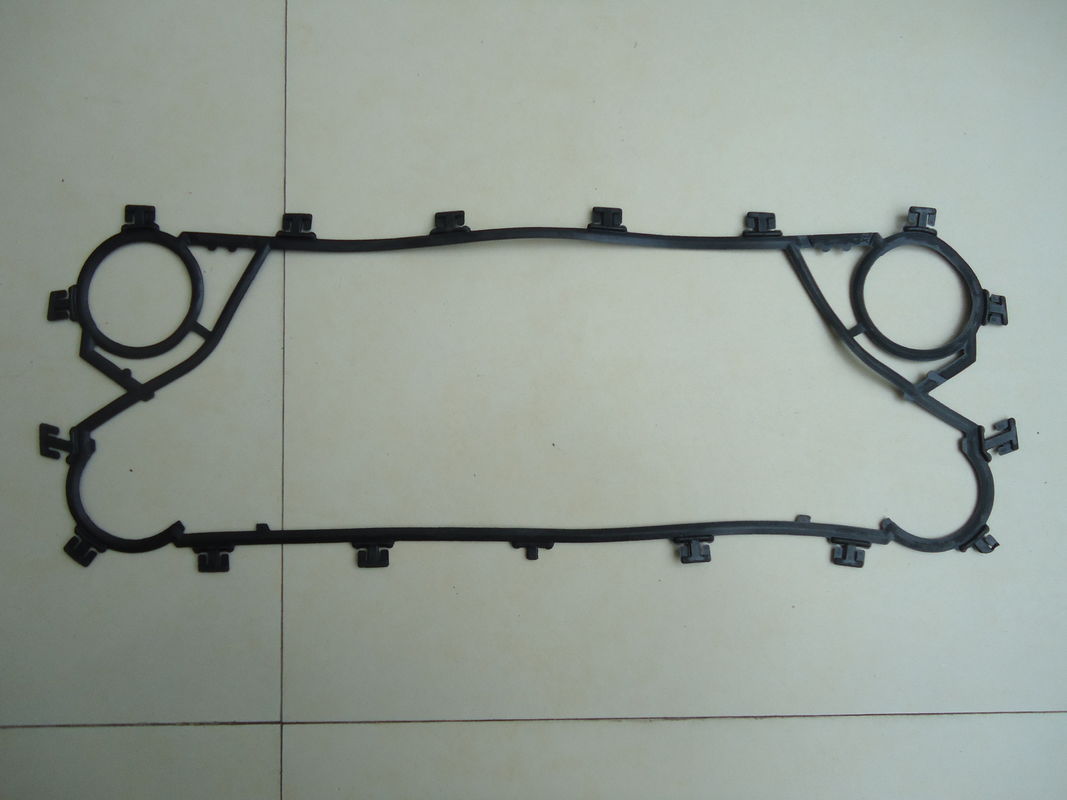

Wärmetauscher-Dichtungs-und Platten-Parameter der Platten-FP10
| Gummiart | NBR | EPDM | VITON/FKM | HNBR |
| Einsatztemperatur | -20°C- +130°C | -50°C-+150°C | -30°C-+251°C | -15°C- +160°C |
| Flüssige Medien |
Wasser Meerwasser Mineralöl Salzlösung |
Heißwasser Dampf Säure Alkali |
Widerstand der hohen Temperatur Starke Oxydationsmittel Öl Säure und Alkali |
Hohe Temperatur Mineralöl und Wasser |
| Eigenschaft | Einfacher als die traditionelle Dichtung, Hochdruck, hohe Temperatur, längeres Leben zu ersetzen, sollte nicht geleckt werden | |||
| Material der Platte | Entsprochene flüssige Arten | |
| Edelstahl (SUS304,316 usw.) | Reines Wasser, normales Wasser, Mineralölusw. | |
| Ti, Ti-PD | Meerwasser, salziges Wasser, Mineralwasser usw. | |
| 20Cr, 18Ni 6Mo (254SMO) | Verdünnte Schwefelsäure, organische Wasserlösung usw. | |
| Ni | Hochtemperatur- und Konzentrationsscharfe soda | |
| Hastelloy-Legierung (C276, D205, B2G) | Starke Schwefelsäure, Salzsäure, Phosphorsäure | |
| Stärke der Platte | 0.5mm/0.6mm/0.7mm/0.8mm/0.9mm/1.0mm | |

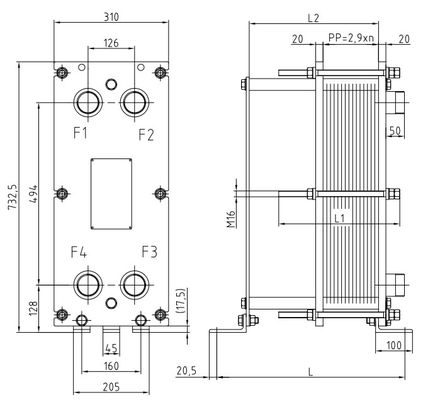

| Platten-Form-Größe | 598*230mm | |
| Platten-Mitte-Größe | 494*126mm | |
| Übergangsbereich | 0.1㎡ | |
| Runzeln Sie Stärke | 2.34mm | |
| Rahmen-Durchmesser | DN25-500 | |
| Funktions-Druck | <> | |
| Platten-Theta | Niedriges Theta und hohes Theta | |
| Platten-Loch | Kanalblech mit 4 Löchern, Endplatte ohne Löcher |
|
Wärmetauscher-Vorteil der Platten-FP10
| Kompaktbauweise | Hohe thermische Leistungsfähigkeit |
| Abmontierbar für Reinigung und Wartung | Kann zusätzliche Wärmeübertragungsplatten haben hinzufügte wenn erforderlich |
| Passend für die hygienischen und industriellen Anwendungen | Passend für Gebrauch mit Dampf |
| Nahrung-sicheres Material | CIP System-anwendbar |
| Einfache Reinigung | Ein Qualitätsprodukt |
| Niedrige Instandhaltungskosten | Lange Nutzungsdauer |
| Profilveränderungen für in hohem Grade effektive Fluss-Verhältnisse | Spezielle Platten für Dampfkondensation |
| Günstiges Verhältnis des Preises/Leistung | Freundlicher Service |
| Hohe Betriebssicherheit | Kompaktheit |
| Hohe Wirksamkeit | Weit reichende Einsatzmöglichkeiten |
| Nahrung-sichere Materialien | CIP-fähig |
| Einfache Reinigung | Österreichisches Produkt der hohen Qualität |
| Niedrige Investitions-, Betriebstechnikkosten | bis 75% weniger Raum erfordert |
| Asymetrischer Flussabstand verfügbar für die meisten Kosten-efectivelösungen | Selbstreinigender Effekt wegen des Verhaltens des in hohem Grade turbulenten Flusses |
| Plattenoberfläche von 0.05㎡ zu 1.5㎡ | Durchsatz bis 500m ³ /hr |
| Spezielle Platten für Dampfkondensatore | Folgende Kapazitätsanpassung |
| Hohe Sicherheit hinsichtlich des Medienmischens | Niedriges Funktionierengewicht/niedriger flüssiger Inhalt |
Lux-Wärmeübertragungsplatten werden immer in 1,4401/AISI 316L produziert, da dieses Material im Allgemeinen korrosionsbeständiger und gegen Chlorverbindungsschaden als 1.4301/AISI 304 beständiger ist. Abhängig von dem Entwurf ist Titan auch in der Serienproduktion verfügbar.
Als Wahl werden die folgenden zusätzlichen Materialien möglicherweise benutzt:
• 1.4301/AISI 304 (kosteneffektiv im Falle der unkritischen Medien)
• 1.4539/AISI 904L (mit hohem Nickelinhalt gegen knackendes, gutes des Preises/Leistung Verhältnis der Spannungskorrosion im Falle der Medien mit einem schwachsaureren und Chlorverbindungsinhalt)
• 1.4529/254 SMO (höhere Chlorverbindung und Säurebeständigkeit als 1.4401/AISI 316L)
• Hastelloy (in hohem Grade beständig gegen Säuren und Chlorverbindungen, z.B. für starke Schwefelsäure)
• Titan-ASTM B 265
• Titan-Palladium (höchste materielle Qualität, passend z.B. für Chlorverbindungen bei den höheren Temperaturen)
Alle Dichtungen sind zweimal in den Ein- und Ausgangs-Bereich installiert und schaffen einen Sicherheitsraum, der zur Außenseite offen ist.
Es verhindert die zwei Medien am Mischen wenn die Dichtungslecks. Abhängig von dem Entwurf und der Art Kleber- oder Nichtkleber(Clip-System) Dichtungen möglicherweise werden benutzt.
Als Dichtmassen verwenden wir weithin bekanntes und versucht - und - prüfte Materialien wie
• NBR (Nitrilbutadiengummi): Universalgebrauch für aque- ous und unctuous Medienz.b. Wasser-/Ölanwendungen
• EPDM (Äthylenpropylengummi): Breite Palette von Anwendungen für viele chemischen Verbindungen, die nicht Mineralöl enthalten und einfetten und für wasser- und Dampfanwendung
• Fluororubber (Viton): Extrem beständig gegen Chemikalien und organische Lösungsmittel- sowie Schwefelsäure- und Pflanzenöle bei hohen Temperaturen.
Lebenszeitpartnerschaft – unser Service für Ihr PHE
Der Entwurf und die Standards der hohen Qualität von Lux-Plattenwärmetauschern halten die Menge von Wartungsarbeiten zu einem Minimum, vorausgesetzt, dass die Nutzungsbedingungen, für die das PHE bestimmt worden ist, an gehaftet werden. Jedoch während der Nutzungsdauer, sind die Dichtungen eines PHE abhängig von einem normalen Ermüdungsprozeß.
Abhängig von den Nutzungsbedingungen kann der Plattensatz festgezogen werden mehrmals bis „pp.-„- Minute. wird erreicht. Sobald die Platten mit neuen Dichtungen versehen werden, kann das PHE zu seiner vollen Kapazität zurückgehen.
Normalerweise können Wartung und die Instandhaltung von ausreichend ausgebildetem Personal des Betreibers durchgeführt werden. Bei Bedarf Kontakt unsere Techniker des lokalen Services oder Service-Partner, die den Services specifi Ed in der angrenzenden Liste zur Verfügung stellen können.
Unsere Leistungsangebote für Ihr PHE
• Reinigungsservice: CIP (Säubern an der richtigen Stelle) oder mechanische Reinigung auf Standort oder chemische Reinigung (Tauchbad) an der Fabrik
• auf Anfrage können CIP-Systeme (einschließlich erforderliche Reinigungschemikalien) von Lux zur Verfügung gestellt werden
• Bestimmung von Platten mit neuen Dichtungen: schließt immer säubernd, optionaler Haarrisstest mit ein
• Ersatzteilservice: Versorgung ursprüngliche Teile weltweit
• Überholung von kompletten Geräten
• folgende Leistungsoptimierung: Erweiterung des Kations des Plattensatzes/modifi von Platte confi guration.
